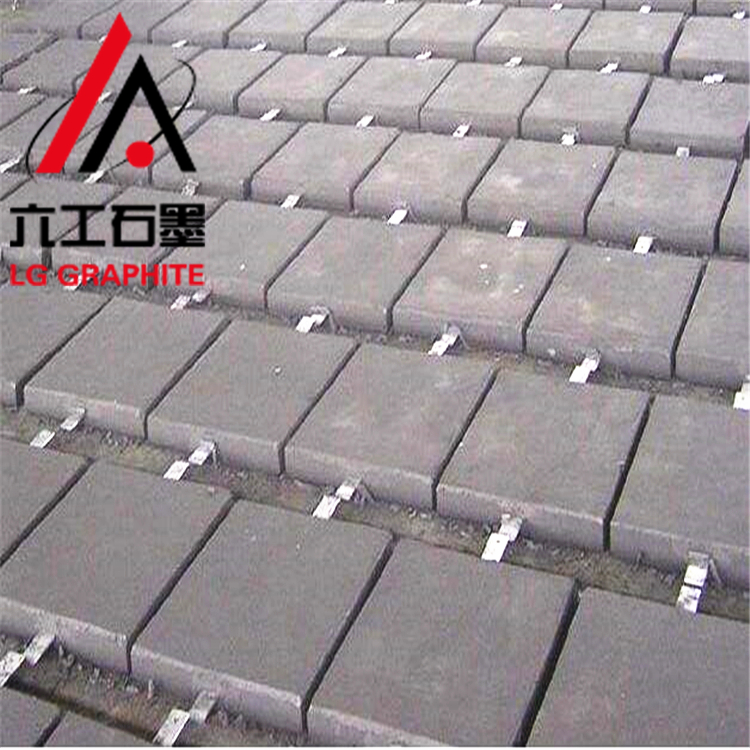

石墨接地极

石墨接地极是一种非金属接地模块,是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,增大了接地体本身的散流面积,减小了接地体与土壤之间的接触电阻,具有强吸湿吸湿能力,使其周围附近的土壤电阻率降低,介电常数增大,层间接触电阻减小,耐腐蚀性增强,因而能获得较小的接地电阻和较长的使用寿命。

  • 产品介绍

石墨接地极是一种非金属接地模块,是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,增大了接地体本身的散流面积,减小了接地体与土壤之间的接触电阻,具有强吸湿吸湿能力,使其周围附近的土壤电阻率降低,介电常数增大,层间接触电阻减小,耐腐蚀性增强,因而能获得较小的接地电阻和较长的使用寿命。

六工石墨接地极产品特点:

1、降阻性能良好,在同等条件下,接地模块比同等面积的金属材料降低接地电阻要小25%左右,高土壤电阻率的情况下,效果尤为明显。。

2、接地模块采用稳定的非金属导电材料作为模块的导电介质,其导电性不受季节影响。

3、接地模块可很好地与各种类型的土壤、岩石形成良好的接触,达到降低接触电阻的效果。

4、接地模块具有吸湿、吸湿特性,接触电阻小且受季节变化影响很小。

5、接地模块内以石墨作为载体,加人离子缓释剂、保水剂、凝固剂等多种材料,可使其与土壤的接触面积成倍增加,从而降低土壤的散流电阻。

6、离子的耗散可通向较远的土壤中,与土壤低电阻率区域相连:地下电阻率较低的土壤层、地下水层及金属矿物质层来 改进散流。

石墨接地极

7、接地模块自身呈弱碱性(pH值约为11),且含有防腐剂可使其理论寿命大于30年,远远大于镀锌钢材的使用年限。

8、接地模块经多次大电流冲击后,模块电阻值不增大,也不变硬、发脆,无断裂现象。

9、接地模块方便埋设的特点,很大的减小了施工难度。

10、其基本组成为石墨,属于碳类产品,对环境没有污染,为绿色产品

六工石墨接地极主要应用范围:

1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地;

2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地;

3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地;

4、石油输送管道及油气罐,易燃易爆物质仓库防雷接地。

低电阻接地摸块埋设方法:

1、低电阻接地模块可进行垂直埋置或水平埋置,埋置深度不宜小于0.6米,一般为0.8-1.0米。

2、采用几个模块并联埋置时,模块间距不宜小于4.0米。如条件不允许,可适当减小,与此同时应减小计算模块用量时模块利用系数的取值。

石墨接地极

3、埋置较重的圆柱梅花型接地模块时,可运用随产品配备的把手,套入极芯,旋紧螺母,或穿以铁丝或绳索,抬降至基坑中。

4、低电阻接地模块的极芯互相并联或与地线连接时, 进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度应不小于100mm,不允许虚焊、漏焊。

5、应在焊接处 处理焊渣,涂上一层沥青或防腐漆,以防极芯腐蚀。

6、坑槽回填应采用细粒土为填料,不得用碎砖等建筑垃圾作回填料。回填时应分层操作,填30公分料后,适量加水并夯实。再填料,加水和夯实,直至与地表齐平。夯实时应注意既使模块与回填土,回填土与地层接触紧密,又不要损伤模块本身。回填完毕后再次浇水湿润。

7、吸湿72小时后,用地阻仪测量工频接地电阻。若未达到预期目标,应分析原因和采取弥补措施。
